产品概述
西门子 QAA2160.. 系列是用于采集室温的有源房间传感器，测量范围 0…50 ℃，采用 NTC 10k 传感元件，输出 DC 0…5 V、DC 0…10 V 或 DC 2…10 V（部分型号支持 4…20 mA）。
提供白色与黑色外壳，D 型号带触摸式 LCD 显示；支持 NFC 与西门子 Quick Config App 调试，适用于舒适空调房间的温度采集。
核心特点
• 温度测量：0…50 ℃，NTC 10k 传感元件。
• 高精度：23 ℃ 时 ±0.2 ℃。

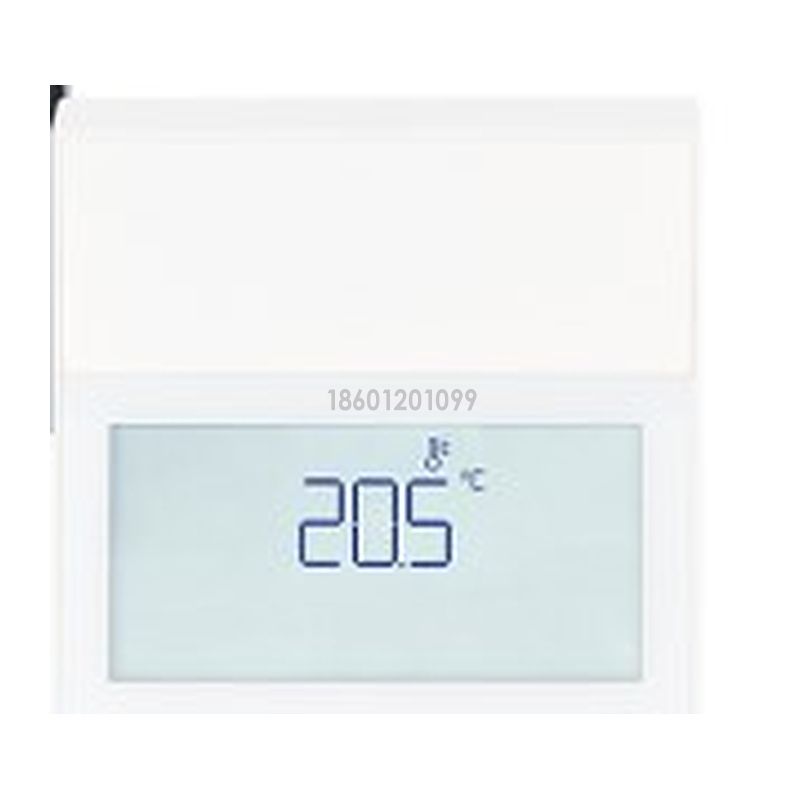

• LCD 可选：D 型号带触摸式 LCD 显示。
• 两种颜色：白色 RAL 9016 / 黑色 RAL 9005。
• NFC 调试：支持 Quick Config App 与 NFC。
• 墙装：推荐安装高度距地面 1.5 m 以上。
应用范围
用于舒适空调房间的室内温度采集，可与支持 DC 0…5 V、DC 0…10 V、DC 2…10 V 或 4…20 mA 的控制器配合。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QAA2160 | S55720-S661 | 白色 | 否 | 1 路温度 |
| QAA2160/BK | S55720-S662 | 黑色 | 否 | 1 路温度 |
| QAA2160D | S55720-S663 | 白色 | 是 | 1 路温度 |
| QAA2160D/BK | S55720-S664 | 黑色 | 是 | 1 路温度 |
选型说明
· 后缀 /BK 为黑色外壳，D 表示带 LCD 显示。
· 全系列仅测量温度，不含湿度/CO2/TVOC。
· 输出类型依型号与接线而定，详见样本。
主要技术参数
| 项目 | 参数 |
|---|---|
| 温度测量范围 | 0…50 ℃ |
| 传感元件 | NTC 10k |
| 测量精度（电压输出） | 23 ℃：±0.2 ℃；15…35 ℃：±0.4 ℃；5…50 ℃：±0.7 ℃ |
| 测量精度（电流输出） | 23 ℃：±0.3 ℃；15…35 ℃：±0.4 ℃；5…50 ℃：±0.7 ℃ |
| 输出信号 | DC 0…5 V / 0…10 V / 2…10 V；部分型号 4…20 mA |
| 工作电压 | AC 24 V ±20% / DC 15…35 V，SELV |
| 功耗 | QAA2160：1.1 VA（电压）/1.5 VA（电流）；D 型：1.6/2.1 VA |
| 外壳防护 | IP30（EN 60529） |
| 防护等级 | III（EN 60730） |
| 运行环境 | 0…50 ℃，0…85% RH（无冷凝） |
| 通信/调试 | NFC 13.56 MHz；Quick Config App |
| 显示 | D 型号：触摸式 LCD；显示分辨率 0.1 ℃ |
安装与接线要点
• 安装位置：室内墙面，距地面 ≥1.5 m，距相邻墙 ≥50 cm；避免阳光直射、热源、窗帘与穿堂风。
• 接线：SELV 供电，使用屏蔽电缆；导线管靠近传感器末端应密封，防止气流影响测量。
• 调试：可通过 NFC 与 Quick Config App 进行参数设置与诊断。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QAA2160.. 系列房间温度传感器 |
| 产品样本 | A6V14349305_zh--_b（2026-05-15） |
| 安装说明 | 随产品包装 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730（类型 1） |
