产品概述

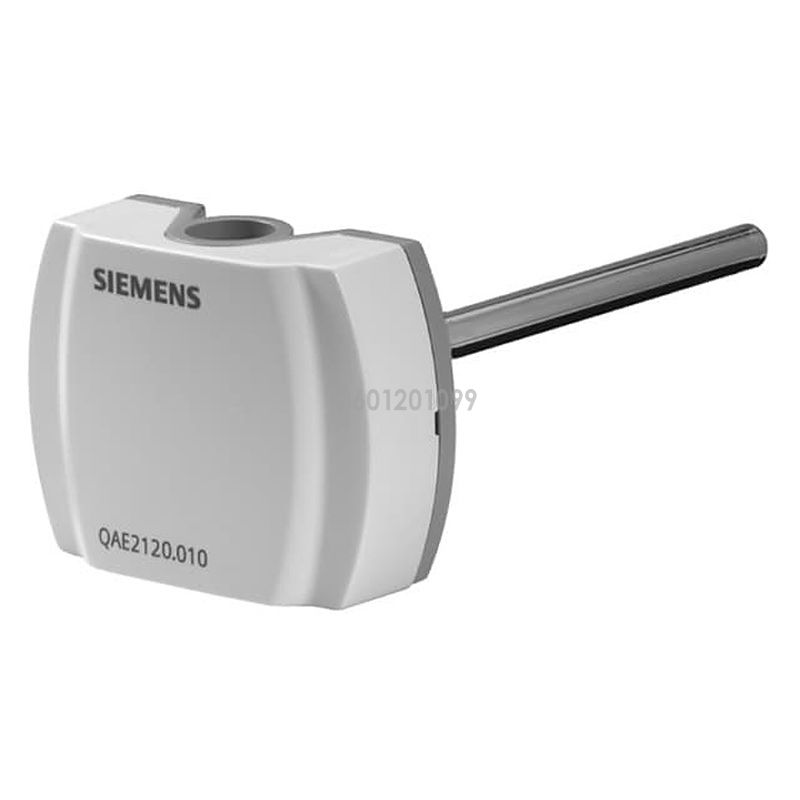

西门子 QAE21.. 系列是无源插入式温度传感器，用于采集水管与水箱中的温度，适用于通风和空调控制系统中的水流温度控制或限定、回水温度限定等场合。
传感器通过传感元件的阻值随温度变化获取介质温度，支持 Pt100、Pt1000、LG-Ni1000 与 NTC 10k 多种传感元件，浸入长度 100 mm 或 150 mm，外壳防护 IP42，配 M16 密封管可达 IP54。
核心特点
• 多种传感元件：Pt100、Pt1000、LG-Ni1000、NTC 10k 可选。
• 无源输出：可直接接入支持相应阻值信号的控制器。
• 两种浸入长度：100 mm 与 150 mm，适配不同管径。
• 安装灵活：螺丝固定保护套管或 G ½ A 螺纹保护套管。
• 防护可靠：IP42，配 M16 密封管可达 IP54。
应用范围
用于通风和空调控制系统中控制或限定水流温度、限定回水温度，以及生活热水温度等场合。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QAE2111.010 | 100 mm | 依保护套管 | Pt 100 | IP42 (IP54) |
| QAE2111.015 | 150 mm | 依保护套管 | Pt 100 | IP42 (IP54) |
| QAE2112.010 | 100 mm | 依保护套管 | Pt 1000 | IP42 (IP54) |
| QAE2112.015 | 150 mm | 依保护套管 | Pt 1000 | IP42 (IP54) |
| QAE2120.010 | 100 mm | PN10 | LG-Ni 1000 | IP42 (IP54) |
| QAE2120.015 | 150 mm | PN10 | LG-Ni 1000 | IP42 (IP54) |
| QAE2121.010 | 100 mm | 依保护套管 | LG-Ni 1000 | IP42 (IP54) |
| QAE2121.015 | 150 mm | 依保护套管 | LG-Ni 1000 | IP42 (IP54) |
| QAE2130.010 | 100 mm | 依保护套管 | NTC 10k | IP42 (IP54) |
| QAE2130.015 | 150 mm | 依保护套管 | NTC 10k | IP42 (IP54) |
选型说明
· 型号末三位 .010 为 100 mm，.015 为 150 mm。
· 2111/2112 为 Pt100/Pt1000，2120/2121 为 LG-Ni1000，2130 为 NTC 10k。
· 保护套管需单独订购；2120 已配 G ½ A 螺纹保护套管。
· 防护等级 IP42，配 M16 电缆密封管可达 IP54。
主要技术参数
| 项目 | 参数 |
|---|---|
| 测量范围 | NTC：-30…+125 ℃；其它：-30…+130 ℃ |
| 传感元件 | Pt100 / Pt1000 / LG-Ni1000 / NTC 10k |
| 时间常数 | 带保护套约 30 s；不带保护套约 8 s |
| 浸入长度 | 100 mm / 150 mm |
| 额定压力 | PN10（2120）；其它依保护套管 |
| 保护等级 | III（EN 60730-1） |
| 外壳防护 | IP42（IP54，配 M16 密封管） |
| 接线端子 | 1 × 2.5 mm² 或 2 × 1.5 mm² |
| 外壳温度 | -40…+70 ℃，5…95% r.h. |
| 重量（含包装） | 约 0.13…0.23 kg |
安装与接线要点
• 安装位置：传感器应安装在温度采集准确、介质充分混合的位置，浸入长度不小于 60 mm。
• 保护套管：根据压力与温度选用黄铜或不锈钢保护套管，超过 PN10 或 130 ℃ 时使用 V4A 套管。
• 电气连接：拆下上壳后接线，电缆通过金属扣眼或 M16 密封管进入。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QAE21.. 系列插入式温度传感器 |
| 产品样本 | CE1N1781zh（2025-05-20） |
| 附件 | 保护套管 ALT-SB100/150、ALT-SS100/150；压力接头 AQE2102 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730-1；UL 873 |
