产品概述

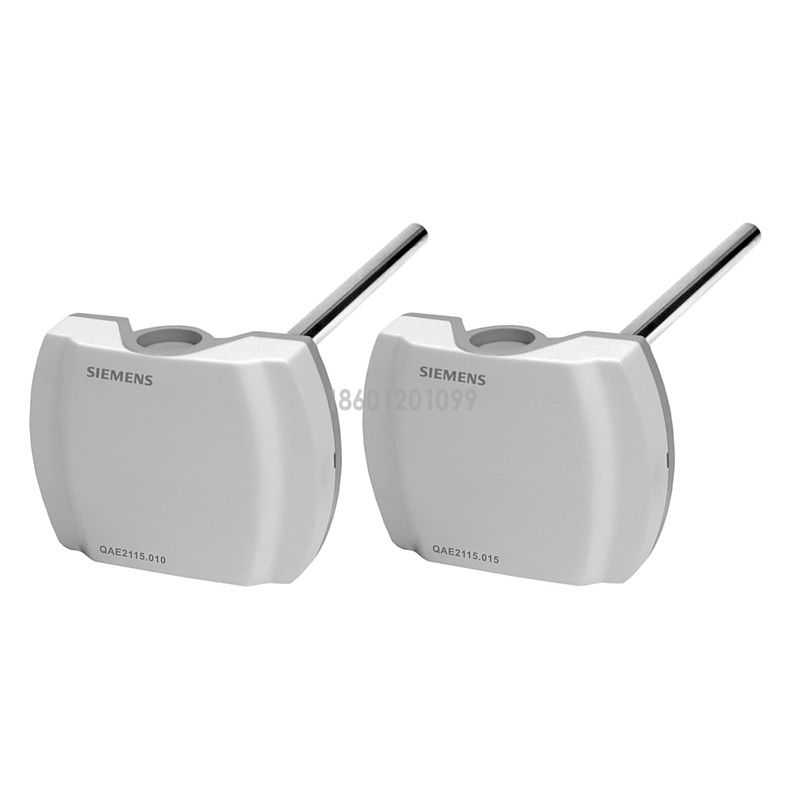

西门子 QAE2115 系列是无源浸入式温度传感器，采用 Pt1000 A 级传感元件，用于采集水管与水箱中的温度，适用于通风和空调控制系统。
提供 100 mm 与 150 mm 两种浸入长度，测量范围 -30…130 ℃，精度 ±(0.15 + 0.002 × |ϑ|)，外壳防护 IP42，配 M16 密封管可达 IP54。
核心特点
• 高精度：Pt1000 A 级，精度 ±(0.15 + 0.002 × |ϑ|)。
• 宽测量范围：-30…130 ℃，适用于冷热水与生活热水。
• 两种长度：100 mm / 150 mm 浸入长度。
• 无源输出：适配支持 Pt1000 信号的控制器。
• 安装灵活：可选黄铜或不锈钢保护套管。
应用范围
用于通风和空调控制系统中控制或限定水流温度、限定回水温度，以及生活热水温度采集。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QAE2115.010 | 100 mm | 依保护套管 | Pt 1000 (class A) | IP42 (IP54) |
| QAE2115.015 | 150 mm | 依保护套管 | Pt 1000 (class A) | IP42 (IP54) |
选型说明
· .010 为 100 mm，.015 为 150 mm。
· 保护套管需单独订购，压力等级取决于所选套管。
· 配 M16 电缆密封管可达 IP54。
主要技术参数
| 项目 | 参数 |
|---|---|
| 测量范围 | -30…130 ℃ |
| 传感元件 | Pt1000 A 级 |
| 测量精度 | ±(0.15 + 0.002 × |ϑ|) |
| 时间常数 | 带保护套约 30 s；不带约 8 s |
| 浸入长度 | 100 mm / 150 mm |
| 额定压力 | 依保护套管 |
| 防护等级 | III（EN 60730-1） |
| 外壳防护 | IP42（IP54，配 M16） |
| 外壳温度 | -40…70 ℃，5…95% r.h. |
| 重量（含包装） | 约 0.13 / 0.15 kg |
安装与接线要点
• 安装位置：浸入长度不小于 60 mm，确保传感元件处于充分混合的水流中。
• 保护套管：按系统压力与温度选择黄铜或不锈钢套管。
• 接线：拆下上壳接线，电缆经金属扣眼或 M16 密封管进入。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QAE2115 浸入式温度传感器 |
| 产品样本 | A6V12055741_zh--_b（2025-05-20） |
| 附件 | 保护套管 ALT-SB100/150、ALT-SS100/150；压力接头 AQE2102 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730-1；UL 873 |
