产品概述

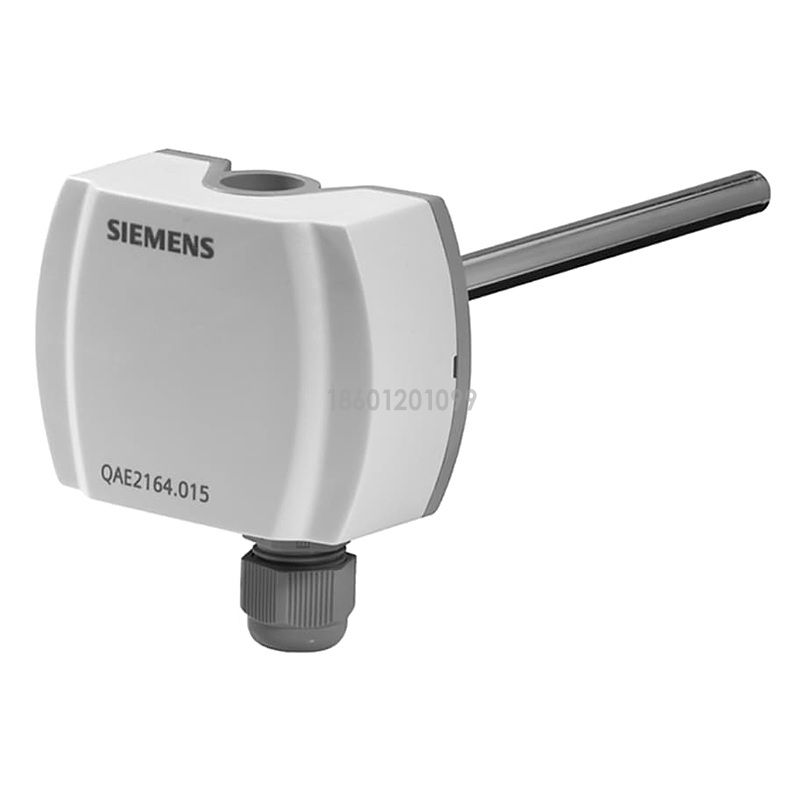

西门子 QAE2164../QAE2174.. 系列是有源浸入式温度传感器，用于获取管道和水箱中的水温，输出 DC 0…5 V、DC 0…10 V 或 4…20 mA 线性信号。
测量范围可通过跳线选择 -10…+120 ℃（出厂）、0…100 ℃ 或 0…70 ℃，浸入长度 100/150 mm，采用 Pt1000 B 级元件，外壳防护 IP54。
核心特点
• 多种输出：DC 0…5 V、DC 0…10 V 或 4…20 mA。
• 量程可切换：-10…120 ℃ / 0…100 ℃ / 0…70 ℃。
• 高精度：20 ℃ 时 ±0.5 ℃。
• 有源输出：直接接入支持相应信号的控制器。
• 安装便捷：100/150 mm 浸入长度，M16 电缆进线。
应用范围
用于通风和空调设备中采集管道与水箱水温，可与支持 DC 0…5 V、DC 0…10 V 或 4…20 mA 信号的系统配合使用。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QAE2164.010 | 100 mm | AC 24 V / DC 13.5…35 V | DC 0…5 V / 0…10 V / 4…20 mA | -10…120 ℃ |
| QAE2164.015 | 150 mm | AC 24 V / DC 13.5…35 V | DC 0…5 V / 0…10 V / 4…20 mA | -10…120 ℃ |
| QAE2174.010 | 100 mm | DC 13.5…35 V | 4…20 mA（2 线） | -10…120 ℃ |
| QAE2174.015 | 150 mm | DC 13.5…35 V | 4…20 mA（2 线） | -10…120 ℃ |
选型说明
· 2164 为 3 线制，可选电压或电流输出；2174 为 2 线制 4…20 mA。
· .010 为 100 mm，.015 为 150 mm。
· 量程跳线：R1=0…100 ℃，R2=-10…120 ℃（出厂），R3=0…70 ℃。
主要技术参数
| 项目 | 参数 |
|---|---|
| 测量范围 | -10…+120 ℃（出厂）/ 0…100 ℃ / 0…70 ℃ |
| 传感元件 | Pt1000 B 级（DIN EN 60 751） |
| 测量精度 | 20 ℃ 时 ±0.5 ℃ |
| 时间常数 | 带保护套 30 s；不带 8 s（2 m/s） |
| 浸入长度 | 100 mm / 150 mm |
| 工作电压 | AC 24 V ±20% / DC 13.5…35 V（2164）；DC 13.5…35 V（2174） |
| 输出信号 | DC 0…5 V / 0…10 V / 4…20 mA |
| 功耗 | 2164：<1.6 VA（电压）/ <2.0 VA（电流）；2174：≤1 VA |
| 标称压力 | PN16 |
| 外壳防护 | IP54（EN 60529） |
| 防护等级 | III（EN 60730-1） |
| 外壳温度 | -40…+70 ℃，5…95% r.h. |
安装与接线要点
• 安装位置：浸入长度不小于 60 mm，确保传感元件处于充分混合的水流中，不得保温包裹。
• 电气连接：SELV 供电，使用 M16 电缆进线；信号线与电源线按控制器要求接线。
• 量程设置：通过上壳内跳线选择 R1/R2/R3 量程。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QAE2164../QAE2174.. 浸入式温度传感器 |
| 产品样本 | CE1N1782zh（2025-05-20） |
| 附件 | 保护套管 ALT-SB/SS 系列；压力接头 AQE2102 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730-1 |
