产品概述

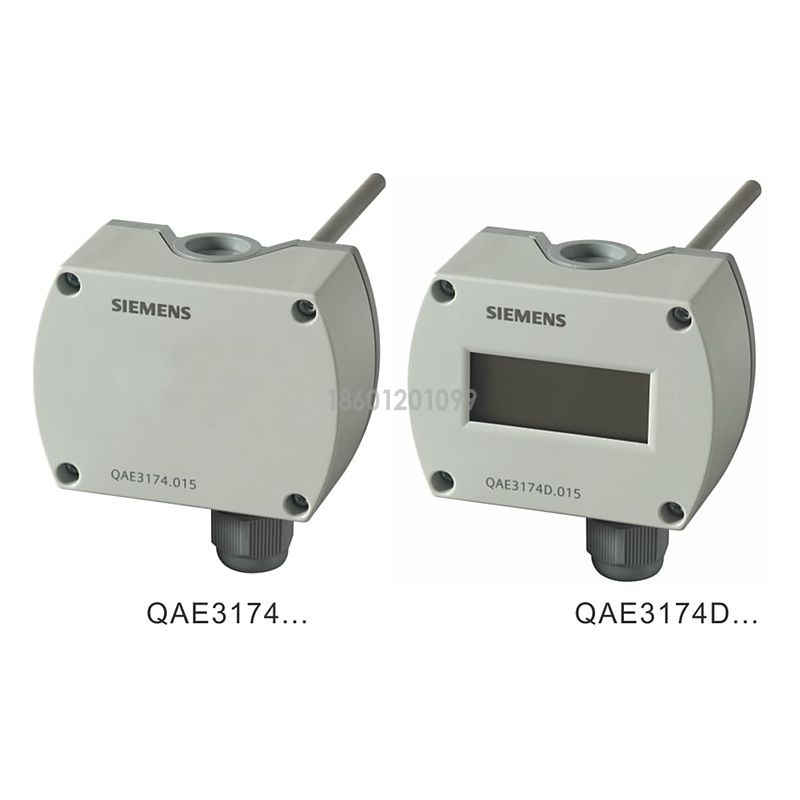

西门子 QAE3174 系列是带 LCD 显示的有源浸入式温度传感器，用于获取管道和水箱中的水温，输出 4…20 mA 信号。
测量范围 -40…+120 ℃（出厂）或 0…70 ℃，精度 20 ℃ 时 ±0.2 ℃，提供 100/150 mm 浸入长度，外壳防护 IP65。
核心特点
• 带 LCD 显示：可现场显示温度（℃/℉）。
• 高精度：20 ℃ 时 ±0.2 ℃。
• 4…20 mA 输出：适配支持电流信号的控制器。
• 宽量程：-40…120 ℃，可切换 0…70 ℃。
• 防护等级高：IP65，适合机房与水系统现场。
应用范围
用于通风和空调设备中控制或限制水流温度、限制回水温度及生活热水温度采集。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QAE3174.010 | S55720-S537 | DC 13.5…35 V | -40…+120 ℃ | 4…20 mA |
| QAE3174.015 | S55720-S538 | DC 13.5…35 V | -40…+120 ℃ | 4…20 mA |
| QAE3174D.010 | S55720-S547 | DC 13.5…35 V | -40…+120 ℃ | 4…20 mA |
| QAE3174D.015 | S55720-S548 | DC 13.5…35 V | -40…+120 ℃ | 4…20 mA |
选型说明
· .010 为 100 mm，.015 为 150 mm；D 版本带 LCD 显示。
· 量程跳线：R1=0…70 ℃，R2=-40…120 ℃（出厂）。
· 故障时 60 s 后输出 4 mA，LCD 显示 FAIL。
主要技术参数
| 项目 | 参数 |
|---|---|
| 测量范围 | -40…+120 ℃（出厂）/ 0…70 ℃ |
| 传感元件 | Pt1000 A 级 |
| 测量精度 | 20 ℃ 时 ±0.2 ℃；0…70 ℃ 时 ±1 ℃；-40…120 ℃ 时 ±1.4 ℃ |
| 时间常数 | 带保护套 30 s；不带 8 s（2 m/s） |
| 浸入长度 | 100 mm / 150 mm |
| 工作电压 | DC 13.5…35 V |
| 输出信号 | 4…20 mA |
| 功耗 | <0.7 W |
| 标称压力 | PN16 |
| 外壳防护 | IP65 |
| 防护等级 | III（EN 60730-1） |
| 显示 | LCD，℃/℉ 可切换 |
安装与接线要点
• 安装位置：浸入长度不小于 60 mm；传感器不得保温包裹，电缆不可从顶部接入。
• 管路连接：使用 G ½ 螺纹接头或三通焊接在管道上，浸入杆正对水流方向。
• 电气连接：DC 13.5…35 V SELV 供电，4…20 mA 两线制接线。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QAE3174 系列浸入式温度传感器 |
| 产品样本 | A6V12694043_zh--_e（2025-05-19） |
| 附件 | 保护套管 ALT-SB/SS 系列；压力接头 AQE2102 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730-1 |
