产品概述

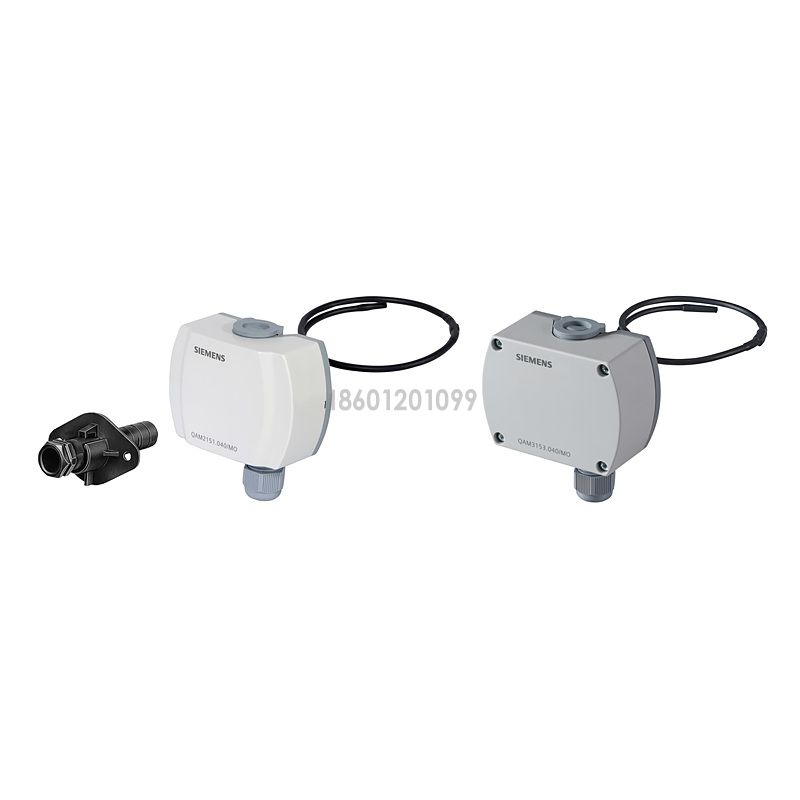

西门子 QAM2151.040/MO 是带 Modbus RTU（RS-485）通信的风道温度传感器，用于采集风道空气温度并直接接入楼控总线。
测量范围 -50…+50 ℃，精度 ±0.75 ℃（-25…25 ℃），探头长度 0.4 m，支持 9600…115200 bps 波特率，外壳防护 IP54。
核心特点
• Modbus RTU：RS-485 总线，支持 9600…115200 bps。
• 直接联网：无需模拟量采集模块。
• 0.4 m 探头：适合风道平均温度测量。
• 地址设置：按钮/拨码开关设置，兼容 Climatix 控制器。
• IP54 防护：适应空调风道环境。
应用范围
用于通风和空调系统中风道温度采集，通过 Modbus RTU 总线接入 Climatix 或其他支持 Modbus 的控制器。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QAM2151.040/MO | S55720-S466 | 0.4 m | -50…50 ℃ | Modbus RTU |
选型说明
· 总线终端 120 Ω，跳线设置。
· 传输格式支持 1-8-E-1、1-8-O-1、1-8-N-1、1-8-N-2。
· 供电 SELV，AC 24 V ±20% 或 DC 13.5…35 V。
主要技术参数
| 项目 | 参数 |
|---|---|
| 测量范围 | -50…+50 ℃ |
| 探头长度 | 0.4 m |
| 传感元件 | Pt1000 |
| 测量精度 | -25…25 ℃：±0.75 ℃；-50…50 ℃：±0.9 ℃ |
| 时间常数 | 30 s（2 m/s） |
| 通信 | Modbus RTU（RS-485） |
| 波特率 | 9600 / 19200 / 38400 / 57600 / 76800 / 115200 |
| 工作电压 | AC 24 V ±20% 或 DC 13.5…35 V，SELV |
| 功耗 | ≤1.5 VA |
| 外壳防护 | IP54 |
| 防护等级 | III（EN 60730-1） |
安装与接线要点
• 安装位置：送风控制安装在风机下游，回风控制安装在回风机上游，探头不得接触风道壁。
• 接线：RS-485 使用双绞线，总线终端 120 Ω；电源与信号线分开敷设。
• 地址设置：通过按钮或拨码开关设置 Modbus 地址。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QAM2151.040/MO 风道温度传感器 |
| 产品样本 | A6V11610632_zh--_d（2025-05-20） |
| 技术文档 | A6V11610643 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730-1 / EN 60730-2-9 |
