产品概述

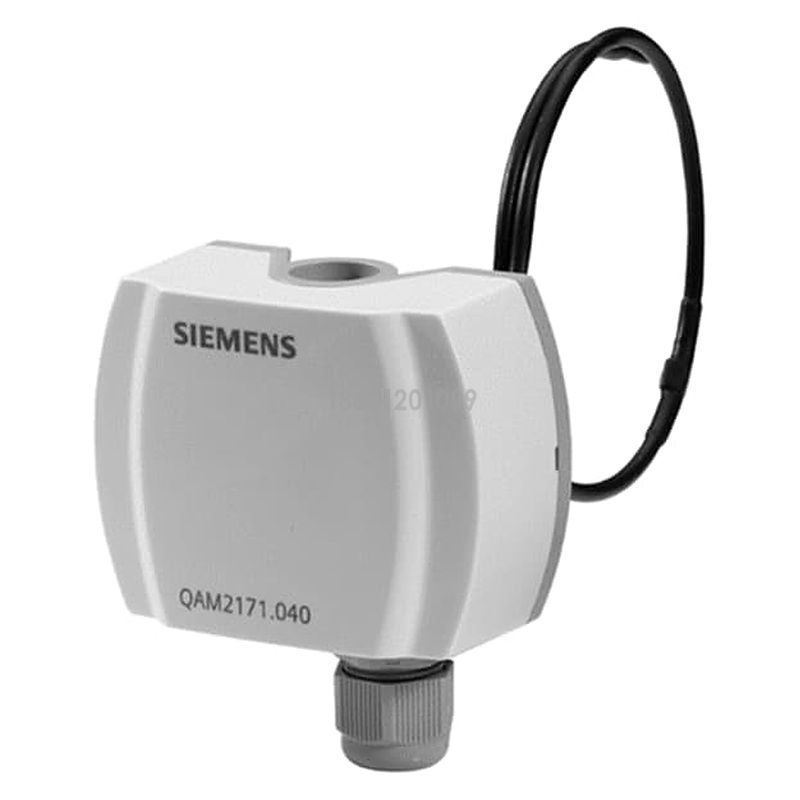

西门子 QAM2161.040 / QAM2171.040 是用于采集风道空气温度的有源传感器，探头长度 0.4 m，测量范围 -50…+50 ℃。
QAM2161 支持 DC 0…5 V / 0…10 V / 4…20 mA 输出，QAM2171 为 4…20 mA 两线制；外壳防护 IP54，随附安装法兰 AQM63.0 与 M16 电缆进线管。
核心特点
• 0.4 m 探头：适合风道平均温度采集，可弯曲。
• 多种输出：DC 0…5 V / 0…10 V / 4…20 mA。
• 量程可切换：-50…50 ℃ / -35…35 ℃ / 0…50 ℃。
• 安装便捷：随附安装法兰 AQM63.0。
• IP54 防护：适应空调风道环境。
应用范围
用于通风和空调系统中风道送风、回风与排风温度采集，可与支持相应输出信号的控制器配合。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QAM2161.040 | 0.4 m | -50…+50 ℃ | AC 24 V / DC 13.5…35 V | DC 0…5 V / 0…10 V / 4…20 mA |
| QAM2171.040 | 0.4 m | -50…+50 ℃ | DC 13.5…35 V | 4…20 mA |
选型说明
· 2161 为 3 线制可选电压/电流输出；2171 为 2 线制 4…20 mA。
· 量程跳线：R1=0…50 ℃，R2=-50…50 ℃（出厂），R3=-35…35 ℃。
· 探头最小弯曲半径 10 mm。
主要技术参数
| 项目 | 参数 |
|---|---|
| 测量范围 | -50…+50 ℃（出厂）/ -35…35 ℃ / 0…50 ℃ |
| 探头长度 | 0.4 m |
| 传感元件 | Pt1000 |
| 测量精度 | -25…25 ℃：±0.75 ℃；-50…50 ℃：±0.9 ℃ |
| 时间常数 | 30 s（2 m/s） |
| 工作电压 | 2161：AC 24 V ±20% / DC 13.5…35 V；2171：DC 13.5…35 V |
| 输出信号 | DC 0…5 V / 0…10 V / 4…20 mA；2171：4…20 mA |
| 功耗 | 2161：<0.5 VA（电压）；2171：<1 W |
| 外壳防护 | IP54 |
| 防护等级 | III（EN 60730-1） |
| 外壳温度 | -40…+70 ℃，5…95% r.h. |
安装与接线要点
• 安装位置：送风温度控制在风机下游；回风温度控制在回风机上游；探头不得接触风道壁。
• 安装方式：使用随附法兰 AQM63.0 固定，或利用外壳 4 个孔直接安装。
• 接线：SELV 供电，使用 M16 电缆进线管；信号线与电源线分开敷设。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QAM2161.040 / QAM2171.040 风道温度传感器 |
| 产品样本 | CE1N1762zh（2025-05-20） |
| 附件 | 安装法兰 AQM63.0（随附）、电缆进线管 M16 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730-1 |
