产品概述

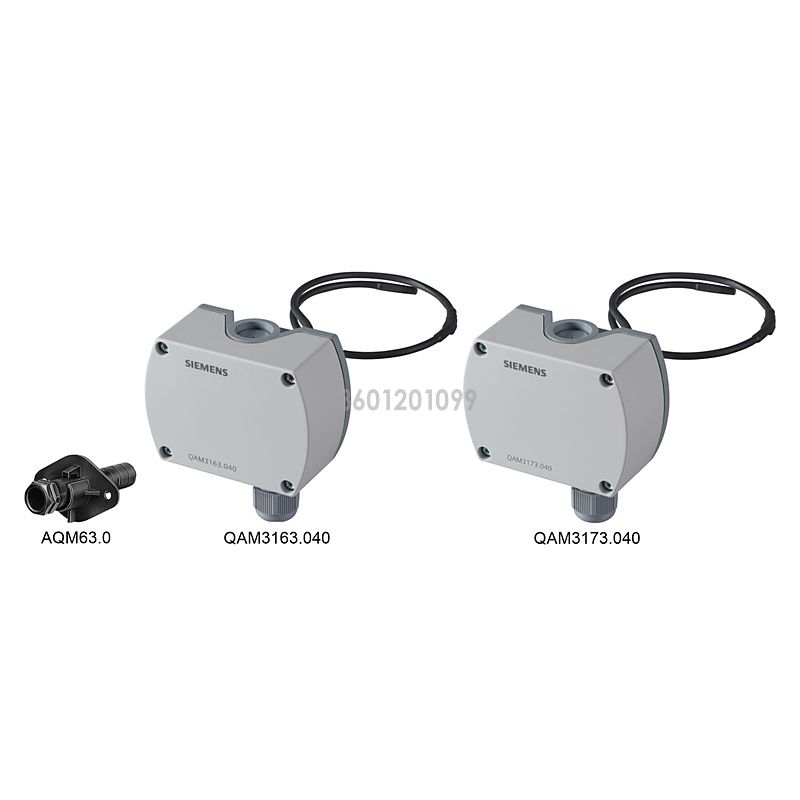

西门子 QAM3163.040 / QAM3173.040 是高精度风道温度传感器，采用 0.4 m 柔性探头，用于采集风道平均温度。
QAM3163 输出 DC 0…10 V，QAM3173 输出 4…20 mA；测量范围 -50…+50 ℃，精度可达 ±0.2 ℃（11…28 ℃），外壳防护 IP65。
核心特点
• 高精度：11…28 ℃ 时 ±0.2 ℃。
• 0.4 m 柔性探头：适合风道平均温度采集。
• 两种输出：DC 0…10 V（3163）/ 4…20 mA（3173）。
• IP65 防护：适应潮湿与粉尘环境。
• 量程可切换：-50…50 / -35…35 / 0…50 ℃。
应用范围
用于通风和空调系统中对精度要求较高的风道温度采集，可与支持 DC 0…10 V 或 4…20 mA 的控制器配合。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QAM3163.040 | 0.4 m | -50…+50 ℃ | AC 24 V / DC 13.5…35 V | DC 0…10 V |
| QAM3173.040 | 0.4 m | -50…+50 ℃ | DC 13.5…35 V | 4…20 mA |
选型说明
· 3163 为电压输出，3173 为电流输出。
· 量程跳线：R1=0…50 ℃，R2=-50…50 ℃（出厂），R3=-35…35 ℃。
· 随附安装法兰 AQM63.0 与 M16 电缆进线管。
主要技术参数
| 项目 | 参数 |
|---|---|
| 测量范围 | -50…+50 ℃（出厂）/ -35…35 ℃ / 0…50 ℃ |
| 探头长度 | 0.4 m |
| 传感元件 | Pt1000 |
| 测量精度 | 3163：11…28 ℃ ±0.2 ℃，2…36 ℃ ±0.3 ℃；3173：10…25 ℃ ±0.2 ℃，0…29 ℃ ±0.3 ℃ |
| 时间常数 | 30 s（2 m/s） |
| 工作电压 | 3163：AC 24 V ±20% / DC 13.5…35 V；3173：DC 13.5…35 V |
| 输出信号 | DC 0…10 V / 4…20 mA |
| 功耗 | 3163：<0.5 VA；3173：<1 W |
| 外壳防护 | IP65 |
| 防护等级 | III（EN 60730-1） |
安装与接线要点
• 安装位置：探头应横穿风道或按对角线布置，不得接触风道壁；使用法兰 AQM63.0 固定。
• 接线：SELV 供电，M16 电缆进线；信号线与电源线分开敷设。
• 量程设置：通过上壳跳线选择 R1/R2/R3。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QAM3163.040 / QAM3173.040 风道温度传感器 |
| 产品样本 | A6V12700463_zh--_b（2025-05-20） |
| 安装说明 | CE1M1781xx |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730-1 |
