产品概述

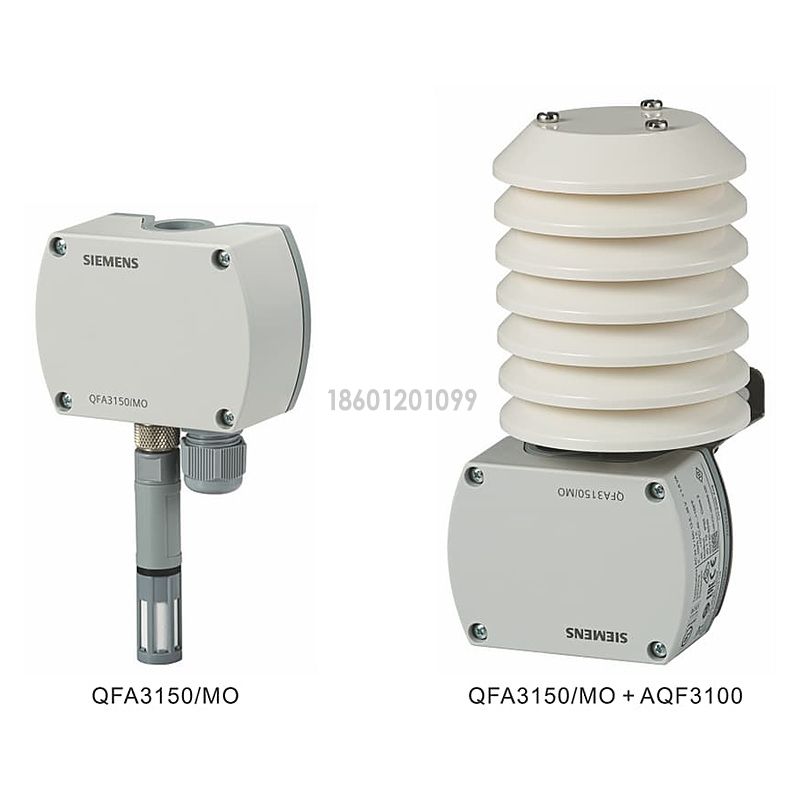

西门子 QFA3150/MO 是带 Modbus RTU（RS-485）通信的室内相对湿度（高精度）与温度传感器，适用于空调房间及室外（配 AQF3100 套件）。
湿度测量范围 0…100% RH，精度 ±2% RH；温度范围 -40…70 ℃，23 ℃ 时精度 ±0.3 ℃；外壳防护 IP65。
核心特点
• 高精度湿度：±2% RH（0…100%）。
• 温度测量：-40…70 ℃，±0.3 ℃（23 ℃）。
• Modbus RTU：RS-485 直连楼控系统。
• IP65 防护：适合室内与室外安装。
• 室外套件：可选 AQF3100 辐射防护罩。
应用范围
用于空调房间、展厅及室外环境的温湿度采集，通过 Modbus RTU 接入控制器；室外安装需配 AQF3100。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QFA3150/MO | S55720-S535 | -40…70 ℃ | 0…100% RH | Modbus RTU |
选型说明
· 室外安装必须选配 AQF3100 套件并垂直安装。
· 室内安装距地面至少 1.5 m，距墙至少 50 cm。
· 总线终端 120 Ω，跳线设置。
主要技术参数
| 项目 | 参数 |
|---|---|
| 温度范围 | -40…70 ℃ |
| 温度精度 | 23 ℃：±0.3 ℃；15…35 ℃：±0.6 ℃；-35…70 ℃：±0.8 ℃ |
| 湿度范围 | 0…100% RH |
| 湿度精度 | ±2% RH（23 ℃） |
| 湿度时间常数 | <20 s |
| 长期漂移 | <1% RH/年 |
| 通信 | Modbus RTU（RS-485），9600…115200 bps |
| 工作电压 | AC 24 V ±20% / DC 13.5…35 V，SELV |
| 功耗 | ≤1.5 VA |
| 外壳防护 | IP65 |
| 防护等级 | III（EN 60730） |
安装与接线要点
• 室内安装：内墙、距地面 ≥1.5 m、距墙 ≥50 cm，避免阳光直射、热源与窗帘遮挡。
• 室外安装：配 AQF3100，垂直安装于北/西北外墙，离地 ≥2.5 m。
• 接线：RS-485 双绞线，总线终端 120 Ω。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QFA3150/MO 室内温湿度传感器 |
| 产品样本 | A6V12297472_zh--_e（2025-05-09） |
| 附件 | AQF3100 室外套件、AQF3101 过滤帽、AQF3150 探头 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730 |
