产品概述

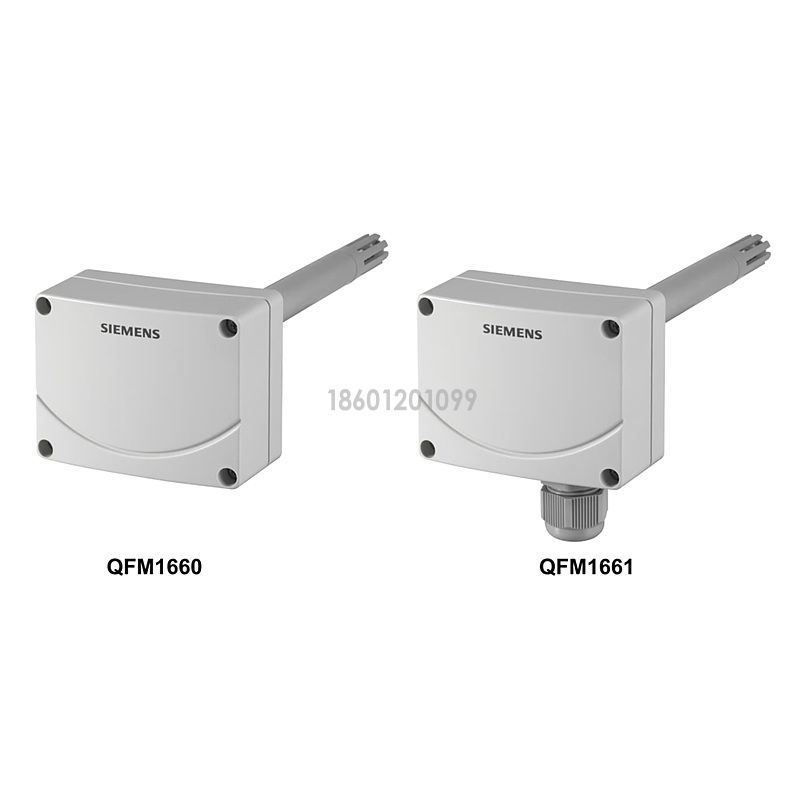

西门子 QFM1660/QFM1661 是用于获取风道空气温湿度的有源传感器，湿度测量范围 10…90% RH，输出 DC 0…10 V；温度输出 DC 0…10 V。
QFM1660 温度范围 0…50 ℃，防护 IP42；QFM1661 温度范围 -40…60 ℃，防护 IP54。工作电压 AC 24 V 或 DC 19…30 V。
核心特点
• 温湿度一体：同时输出温度与相对湿度信号。
• 标准信号：湿度与温度均为 DC 0…10 V。
• 两种型号：QFM1660 暖通常规型，QFM1661 宽温高防护型。
• 安装便捷：风道中心安装，配 M16 电缆进线。
应用范围
用于通风和空调系统中风道送风、回风与排风的温湿度采集；蒸汽加湿场合应距加湿器 3…10 m。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QFM1660 | S55720-S198 | AC 24 V / DC 19…30 V | 0…50 ℃ | IP42 |
| QFM1661 | S55720-S652 | AC 24 V / DC 19…30 V | -40…60 ℃ | IP54 |
选型说明
· 湿度范围均为 10…90% RH，输出对应 0…100% RH。
· 1661 为宽温型，外壳防护 IP54。
主要技术参数
| 项目 | 参数 |
|---|---|
| 湿度测量范围 | 10…90% RH（无冷凝） |
| 湿度精度 | ±5% RH（25/20 ℃） |
| 湿度输出 | DC 0…10 V（0…100% RH） |
| 温度范围 | QFM1660：0…50 ℃；QFM1661：-40…60 ℃ |
| 温度精度 | ±0.5 ℃（23 ℃） |
| 温度输出 | DC 0…10 V |
| 工作电压 | AC 24 V ±20% / DC 19…30 V，SELV |
| 功耗 | ≤1 VA |
| 外壳防护 | QFM1660：IP42；QFM1661：IP54 |
| 防护等级 | III（EN 60730） |
| 运行温度 | QFM1660：-20…60 ℃；QFM1661：-40…60 ℃ |
安装与接线要点
• 安装位置：传感器安装在风道中心；蒸汽加湿场合距加湿器 3…10 m。
• 接线：SELV 供电，使用屏蔽电缆，信号线与电源线分开敷设。
• 注意：湿度传感器对化学气体敏感，避免长期高浓度暴露。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QFM1660/QFM1661 风道温湿度传感器 |
| 产品样本 | CB1Q3731zh（2025-05-20） |
| 安装说明 | M3731 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730 |
