产品概述

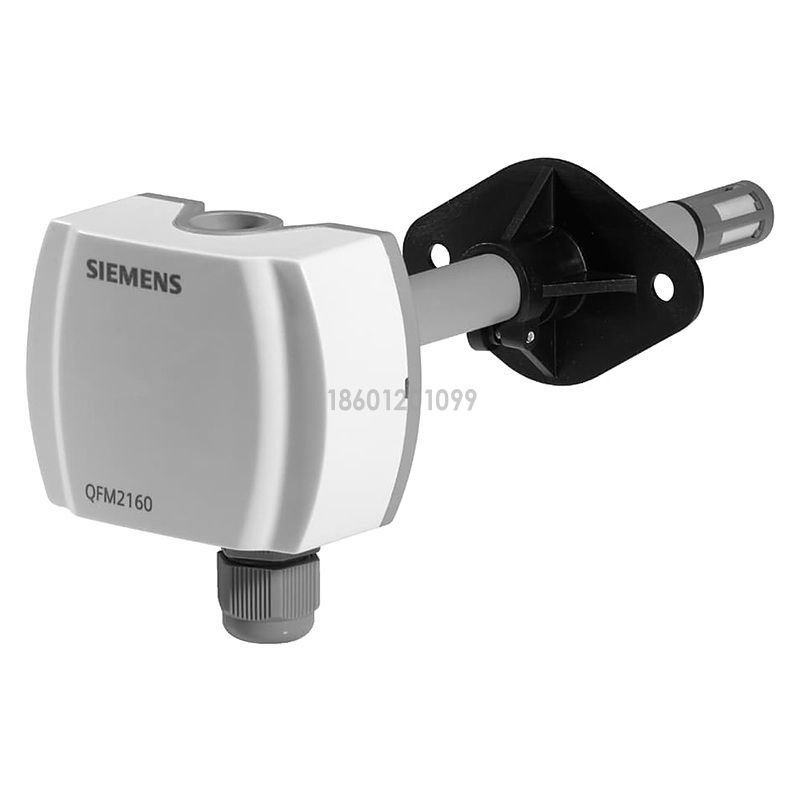

西门子 QFM21.. 系列是用于风道相对湿度与温度测量的有源传感器，湿度范围 0…100% RH，温度范围可选 0…50 ℃、-35…35 ℃ 或 -40…70 ℃。
提供 DC 0…5 V、DC 0…10 V、4…20 mA 及无源 LG-Ni1000 多种输出，适用于通风与空调系统的风道温湿度采集。
核心特点
• 温湿度一体：同时测量风道湿度与温度。
• 多种输出：0-5V / 0-10V / 4-20mA / LG-Ni1000。
• 量程可选：三档温度范围跳线选择。
• 安装便捷：随附安装法兰与 M16 电缆进线管。
应用范围
用于通风和空调系统中风道送风、回风与排风的温湿度采集，可与支持相应信号的控制器或 SEZ220 信号转换器配合。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QFM2100 | — | 0…100% RH | DC 0…5 / 0…10 V / 4…20 mA | 无温度 |
| QFM2101 | — | 0…100% RH | 4…20 mA | 无温度 |
| QFM2120 | — | 0…100% RH | 0…5 / 0…10 V / 4…20 mA | LG-Ni1000 无源 |
| QFM2160 | — | 0…100% RH | 0…5 / 0…10 V / 4…20 mA | 有源可选量程 |
| QFM2171 | — | 0…100% RH | 4…20 mA | 有源 4…20 mA |
选型说明
· 2100/2101 仅测湿度；2120 温度输出为无源 LG-Ni1000。
· 2160/2171 温度量程：0…50 ℃（出厂）/ -35…35 ℃ / -40…70 ℃。
· 湿度精度：0…95% RH 时 ±5% RH，30…70% RH 时典型 ±3% RH。
主要技术参数
| 项目 | 参数 |
|---|---|
| 湿度范围 | 0…100% RH（使用范围 0…95%，无凝露） |
| 湿度精度 | ±5% RH（0…95%）；±3% RH 典型（30…70%） |
| 温度范围 | 0…50 ℃（出厂）/ -35…35 ℃ / -40…70 ℃ |
| 温度传感元件 | Pt1000 |
| 输出信号 | DC 0…5 V / 0…10 V / 4…20 mA；LG-Ni1000 |
| 工作电压 | AC 24 V ±20% / DC 13.5…35 V，SELV |
| 功耗 | ≤1…2.5 VA（依型号） |
| 时间常数 | <20 s |
| 允许风速 | 20 m/s |
| 外壳防护 | IP54 |
| 防护等级 | III（EN 60730） |
安装与接线要点
• 安装位置：传感器安装在风道中心，探头横穿风道，不得接触风道壁。
• 接线：SELV 供电，使用屏蔽电缆，信号线与电源线分开敷设。
• 量程：通过跳线选择温度范围。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QFM21.. 系列风道温湿度传感器 |
| 产品样本 | CE1N1864zh（2025-05-20） |
| 附件 | 安装法兰、M16 电缆进线管（随附）；SEZ220 信号转换器（可选） |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730 |
