产品概述

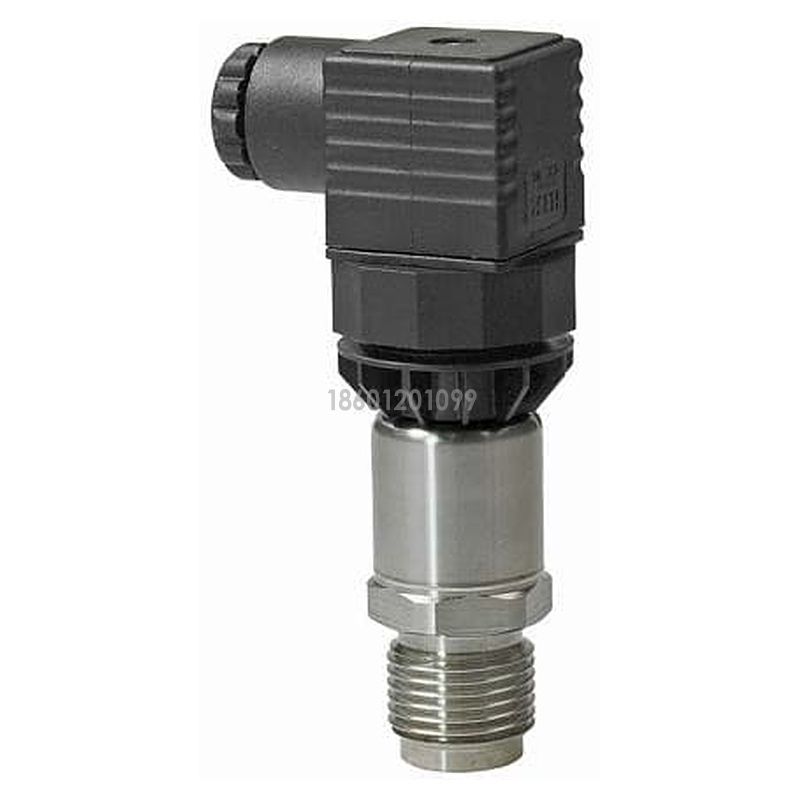

西门子 QBE2003-P../QBE2103-P.. 系列是用于中性和轻度腐蚀性液体与气体的压力传感器，相对测量范围 0…1 bar 至 0…60 bar。
QBE2003 输出 DC 0…10 V，QBE2103 输出 DC 4…20 mA；精度 ±0.3% FS，响应时间 <2 ms，外壳防护 IP65，介质温度 -15…+125 ℃。
核心特点
• 高精度：±0.3% FS（典型），最大 0.5% FS。
• 宽量程：0…1 bar 至 0…60 bar。
• 两种输出：DC 0…10 V / DC 4…20 mA。
• 快速响应：响应时间 <2 ms。
• IP65 防护：适合暖通水系统与机房现场。
应用范围
用于暖通空调系统中测量中性和轻度腐蚀性液体或气体的相对压力，可与支持 DC 0…10 V 或 4…20 mA 的控制器配合。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QBE2003-P1 | S55720-S290 | 0…1 bar | DC 0…10 V | |
| QBE2003-P4 | S55720-S293 | 0…4 bar | DC 0…10 V | |
| QBE2003-P10 | S55720-S295 | 0…10 bar | DC 0…10 V | |
| QBE2003-P16 | S55720-S296 | 0…16 bar | DC 0…10 V | |
| QBE2003-P25 | S55720-S297 | 0…25 bar | DC 0…10 V | |
| QBE2003-P60 | S55720-S299 | 0…60 bar | DC 0…10 V | |
| QBE2103-P1 | S55720-S300 | 0…1 bar | DC 4…20 mA | |
| QBE2103-P10 | S55720-S305 | 0…10 bar | DC 4…20 mA | |
| QBE2103-P16 | S55720-S306 | 0…16 bar | DC 4…20 mA |
选型说明
· 2003 为电压输出，2103 为电流输出；同量程型号一一对应。
· 另有 1.6 / 2.5 / 6 / 40 bar 等量程可选。
· 最大允许压力为 3 倍刻度端值（0…1 至 0…4 bar）或 2.5 倍（0…6 至 0…60 bar）。
主要技术参数
| 项目 | 参数 |
|---|---|
| 相对压力范围 | 0…1 至 0…60 bar |
| 输出信号 | DC 0…10 V（2003）/ DC 4…20 mA（2103） |
| 测量精度 | ±0.3% FS（典型），最大 0.5% FS |
| 响应时间 | <2 ms（典型 1 ms） |
| 过载压力 | 3 × 刻度端值（1…4 bar）/ 2.5 ×（6…60 bar） |
| 介质 | 中性和轻度腐蚀性液体与气体 |
| 介质温度 | -15…+125 ℃ |
| 工作电压 | AC 24 V 或 DC 18…33 V |
| 电气连接 | 插头 DIN EN 175301-803-A |
| 过程连接 | 外螺纹 G ½，内螺纹 M5 |
| 外壳防护 | IP65（EN 60529） |
| 防护等级 | III（EN 60730） |
| 环境温度 | -30…+85 ℃ |
安装与接线要点
• 安装位置：可任意方向安装；确保过程连接密封，避免超过最大允许压力。
• 电气连接：使用 DIN EN 175301-803-A 插头，电缆直径 6…8 mm。
• 介质：适用于中性和轻度腐蚀性液体与气体，介质温度不超过 125 ℃。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QBE2003-P../QBE2103-P.. 压力传感器 |
| 产品样本 | A6V10432494_zh--_e（2025-04-17） |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 61326-1 |
| 量程范围 | 0…1 至 0…60 bar |
