产品概述

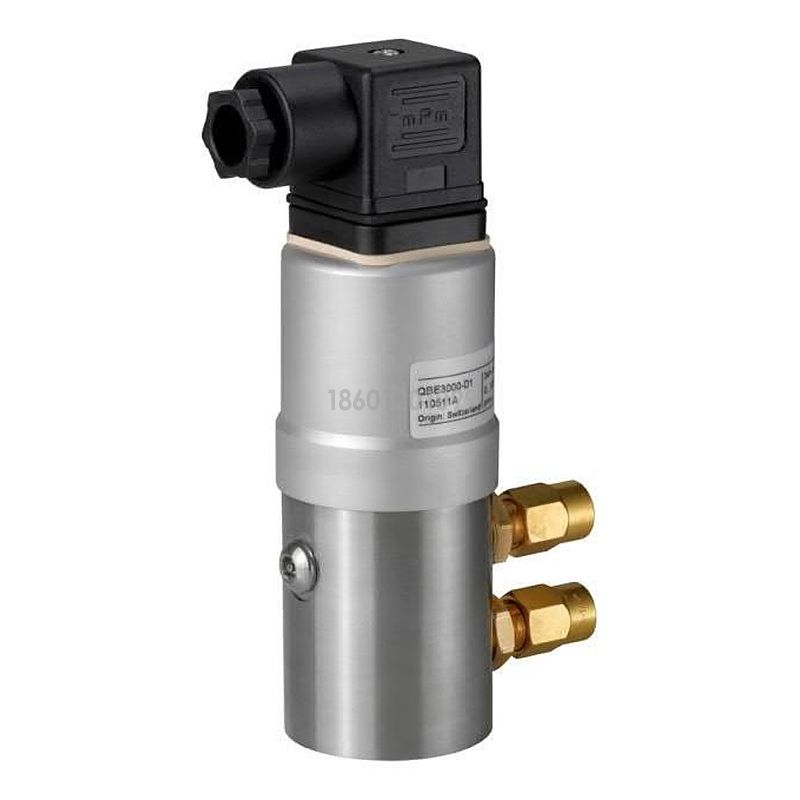

西门子 QBE3000-D../QBE3100-D.. 系列是用于监测气体或液体压差的差压传感器，适用于暖通空调系统中的压差测量。
采用陶瓷测量系统，量程 0…1 bar 至 0…16 bar，QBE3000 输出 DC 0…10 V，QBE3100 输出 DC 4…20 mA；精度 ±0.5% FS，外壳防护 IP65。
核心特点
• 陶瓷测量系统：稳定可靠，适合暖通水系统。
• 宽量程：0…1 bar 至 0…16 bar。
• 两种输出：DC 0…10 V / DC 4…20 mA。
• 高过载：P1/P2 侧过载 ≤2 × 标称压力。
• IP65 防护：适合机房与管道现场。
应用范围
用于暖通空调系统中监测气体或液体的压差，例如过滤器、风机与水泵前后的压差，可与支持 DC 0…10 V 或 4…20 mA 的控制器配合。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QBE3000-D1 | S55720-S173 | 0…1 bar | DC 0…10 V | |
| QBE3000-D1.6 | S55720-S174 | 0…1.6 bar | DC 0…10 V | |
| QBE3000-D2.5 | S55720-S175 | 0…2.5 bar | DC 0…10 V | |
| QBE3000-D4 | S55720-S176 | 0…4 bar | DC 0…10 V | |
| QBE3000-D6 | S55720-S186 | 0…6 bar | DC 0…10 V | |
| QBE3000-D10 | S55720-S177 | 0…10 bar | DC 0…10 V | |
| QBE3000-D16 | S55720-S178 | 0…16 bar | DC 0…10 V | |
| QBE3100-D1 | S55720-S179 | 0…1 bar | DC 4…20 mA | |
| QBE3100-D10 | S55720-S183 | 0…10 bar | DC 4…20 mA | |
| QBE3100-D16 | S55720-S184 | 0…16 bar | DC 4…20 mA |
选型说明
· QBE3000 为电压输出，QBE3100 为电流输出。
· 支持 1 / 1.6 / 2.5 / 4 / 6 / 10 / 16 bar 量程。
· 系统压力 ≤6 bar 时为 25 bar，≥10 bar 时为 50 bar（P1/P2 同步）。
主要技术参数
| 项目 | 参数 |
|---|---|
| 差压范围 | 0…1 至 0…16 bar |
| 测量元件 | 精密陶瓷 |
| 测量精度 | <±0.5% FS（线性、滞后、再现性总和） |
| 长期稳定性 | ±0.5% FS |
| 过载 | ≤2 × 标称压力 |
| 输出信号 | DC 0…10 V（3000）/ DC 4…20 mA（3100） |
| 工作电压 | 3000：AC 24 V ±15% 或 DC 18…33 V；3100：DC 11…33 V |
| 功耗 | 3000：<5 mA；3100：<20 mA |
| 响应时间 | <5 ms |
| 介质 | 空气、轻度腐蚀性气体、液体 |
| 介质温度 | -15…+85 ℃ |
| 外壳防护 | IP65 |
| 防护等级 | III（EN 60730） |
安装与接线要点
• 安装：按箭头方向连接高压侧 P1 与低压侧 P2，确保接管密封。
• 电气：SELV 供电，使用屏蔽电缆，信号线与电源线分开敷设。
• 介质：适用于空气、轻度腐蚀性气体与液体，介质温度不超过 85 ℃。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QBE3000-D../QBE3100-D.. 差压传感器 |
| 产品样本 | CE1N1922zh（2021-09-01） |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730 |
| 量程范围 | 0…1 至 0…16 bar |
