产品概述

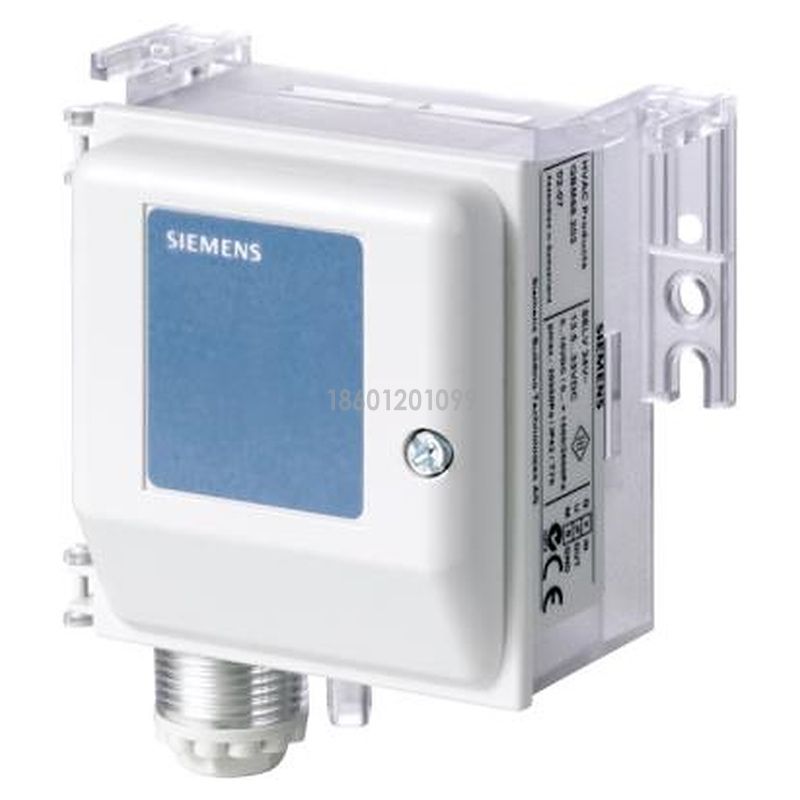

西门子 QBM2030-… 系列是用于空气和非腐蚀性气体的压差传感器，采用硅橡胶膜与陶瓷杆传感元件，输出与压差成线性的 DC 0…10 V 信号。
每个型号提供三档测量范围，可通过 DIP 开关选择；适用于暖通空调系统中过滤器、风机、风阀与房间压差的监测。
核心特点
• 三档量程：每个型号可选三档测量范围。
• 线性输出：DC 0…10 V，带温度补偿。
• 零点调整：面板按钮可现场调零。
• 安装便捷：随附 2 m 塑料管、2 个风管探针与固定螺丝。
应用范围
用于暖通空调系统中空气和非腐蚀性气体的压差测量，例如过滤器压差、风机压差与房间正负压监测。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QBM2030-1U | S55720-S244 | ±50 / ±100 / 0…100 Pa | DC 0…10 V | |
| QBM2030-5 | S55720-S245 | 0…200 / 250 / 500 Pa | DC 0…10 V | |
| QBM2030-30 | S55720-S246 | 0…1000 / 1500 / 3000 Pa | DC 0…10 V |
选型说明
· 100 Pa = 1 hPa = 1 mbar。
· 通过 DIP 开关选择测量范围，按钮调零。
· 单侧最大过载：P1 5000 Pa（-5/-30 为 10000 Pa），P2 400 Pa。
主要技术参数
| 项目 | 参数 |
|---|---|
| 测量范围 | ±50…3000 Pa（依型号） |
| 输出信号 | DC 0…10 V |
| 测量精度 | <±3% FS（20 ℃） |
| 温度系数 | 零点 <±0.1% FS/℃；灵敏度 <±0.06% FS/℃ |
| 响应时间 | 1 s |
| 传感元件 | 压阻元件（硅膜 + 陶瓷杆） |
| 工作电压 | AC 24 V ±15% 或 DC 13.5…33 V，SELV |
| 功耗 | <0.5 VA / <10 mA |
| 介质 | 空气及非腐蚀性气体，0…70 ℃ |
| 电气连接 | 螺丝端子，最大 1.5 mm² |
| 外壳防护 | IP54 |
安装与接线要点
• 安装：使用支架固定，P1/P2 按高低压侧连接，管路保持密封。
• 量程：通过 DIP 开关选择量程，通电后按零点按钮调零。
• 电气：SELV 供电，三线连接，信号线与电源线分开敷设。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QBM2030-… 压差传感器 |
| 产品样本 | CE1N1910zh01（2021-09-01） |
| 附件 | AQB2000、AQB21.2、FK-PZ1、FK-PZ2 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730 |
