产品概述

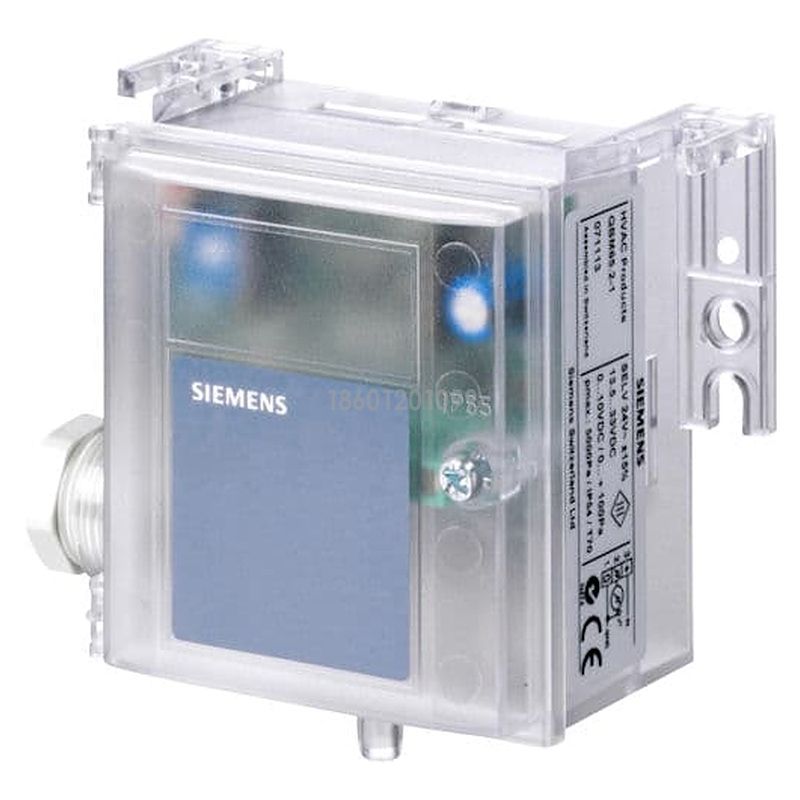

西门子 QBM3020../QBM3120.. 系列是用于空气和非腐蚀性气体的压差传感器，覆盖 0…100 Pa 至 0…2500 Pa，输出 DC 0…10 V 或 4…20 mA。
系列提供标准型与 D 型（带显示），测量终值可在一定范围内设定；采用硅橡胶膜与陶瓷杆传感元件，适用于暖通空调压差监测。
核心特点
• 宽量程：0…100 Pa 至 0…2500 Pa。
• 两种输出：DC 0…10 V / 4…20 mA。
• 终值可设定：D 型与部分型号可调整测量终值。
• 带显示可选：D 型号配 LCD 显示。
• 高过载：P1 侧过载能力强，适应现场波动。
应用范围
用于暖通空调系统中过滤器、风机、风阀及房间压差的测量，适合需要可调终值或现场显示的场合。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QBM3020-1U | S55720-S233 | ±50 Pa | DC 0…10 V | |
| QBM3020-1 | S55720-S234 | 0…100 Pa | DC 0…10 V | |
| QBM3020-3 | S55720-S235 | 0…300 Pa | DC 0…10 V | |
| QBM3020-5 | S55720-S236 | 0…500 Pa | DC 0…10 V | |
| QBM3020-10 | S55720-S237 | 0…1000 Pa | DC 0…10 V | |
| QBM3020-25 | S55720-S238 | 0…2500 Pa | DC 0…10 V | |
| QBM3120-1 | S55720-S443 | 0…100 Pa | 4…20 mA |
选型说明
· 3020 为 0…10 V 三线制；3120 为 4…20 mA 两线制。
· 型号后缀 D 表示带显示，测量终值可设定。
· 1U 型为 ±50 Pa 双向测量。
主要技术参数
| 项目 | 参数 |
|---|---|
| 测量范围 | ±50…2500 Pa |
| 输出信号 | DC 0…10 V / 4…20 mA |
| 测量精度 | 20 ℃ 时依型号，典型 ±1% FS |
| 传感元件 | 硅橡胶膜 + 陶瓷杆 |
| 工作电压 | AC 24 V ±15% 或 DC 13.5…33 V，SELV |
| 功耗 | <0.5 VA（3020）/ <0.7 VA（3120） |
| 负载 | 电压输出 >10 kΩ；电流输出 ≤500 Ω |
| 电气连接 | 螺丝端子，最大 1.5 mm² |
| 外壳防护 | IP54 |
| 显示 | D 型号带 LCD |
安装与接线要点
• 安装：使用支架固定，P1/P2 按高低压侧连接，管路密封。
• 终值设置：按型号通过内部电位器/按钮设定测量终值。
• 电气：SELV 供电，信号线与电源线分开敷设。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QBM3020../QBM3120.. 压差传感器 |
| 产品样本 | CA1N1916zh01（2025-04-17） |
| 附件 | AQB2000、FK-PZ1、FK-PZ2 |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730 |
