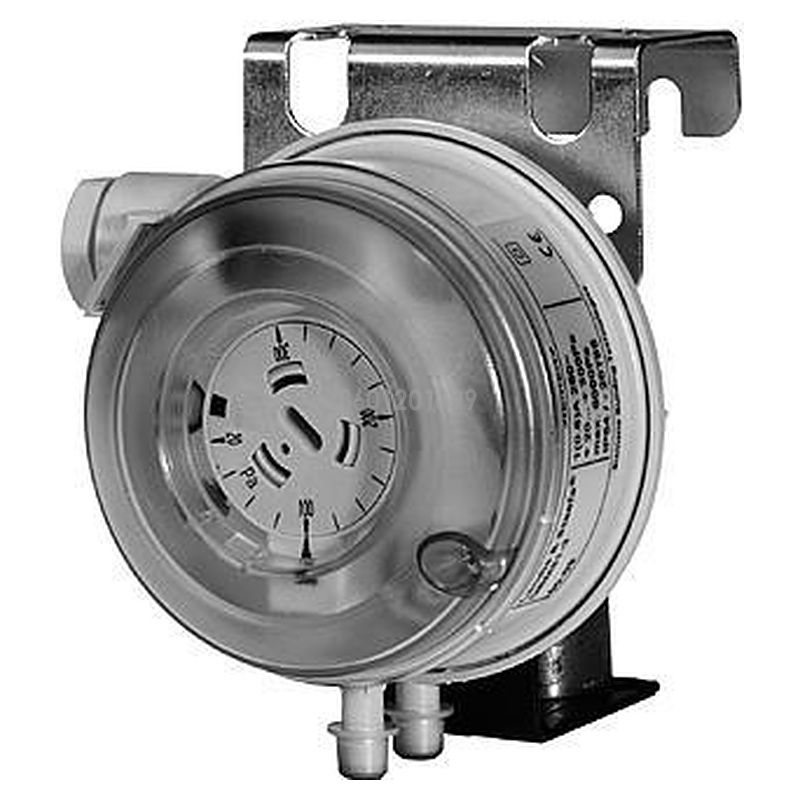

产品概述
西门子 QBM81-… 系列是用于空气和非腐蚀性气体的差压开关，适用于通风和空调设备中监控空气过滤器、气流与风机皮带。
通过两个压力接头之间的压差使弹簧膜片偏转，带动单极开关动作；每种型号均有独立刻度，可精确设定开关点，开关差自动复位。
核心特点
• 五种量程：0.2…3 mbar 至 10…50 mbar。
• 精确设定：独立刻度，开关点可调。
• 自动复位：开关差自动复位。
• 长寿命：机械寿命超过 100 万次。
• 安装便捷：随附风管传感器连接套件 FK-PZ3。
应用范围
用于通风和空调系统中监控空气过滤器堵塞、气流有无及风机皮带状态。
型号与选型
| 型号 | 库存编号 | 控制方式 | 工作电压 | 控制信号 Y |
|---|---|---|---|---|
| QBM81-3 | 0.2…3 mbar / 20…300 Pa | |||
| QBM81-5 | 0.5…5 mbar / 50…500 Pa | |||
| QBM81-10 | 1…10 mbar / 100…1000 Pa | |||
| QBM81-20 | 5…20 mbar / 500…2000 Pa | |||
| QBM81-50 | 10…50 mbar / 1000…5000 Pa |
选型说明
· 型号后缀数字表示量程上限（mbar）。
· 随附 FK-PZ3 连接套件；FK-PZ1/FK-PZ2 为可选高精度探针。
主要技术参数
| 项目 | 参数 |
|---|---|
| 测量范围 | 0.2…3 / 0.5…5 / 1…10 / 5…20 / 10…50 mbar |
| 开关类型 | 单极开关，多层触点 |
| 触点容量 | AC/DC 24 V ≥0.01 A；AC 250 V 最大 5 A 阻性、3 A 感性 |
| 开关差 | 自动复位 |
| 最大单侧过载 | 7500 Pa（-30…75 ℃）/ 5000 Pa（-30…85 ℃） |
| 介质 | 空气、非腐蚀性气体 |
| 再现性 | 20…300 Pa：<±2.5 Pa；50…2000 Pa：<±5 Pa；1000…5000 Pa：<±15 Pa |
| 使用寿命 | >100 万次 |
| 防护等级 | IP54 |
| 运行温度 | -30…75 ℃ / -30…85 ℃ |
安装与接线要点
• 安装：使用钢板安装支架固定，压力接头 P1/P2 按高低压侧连接。
• 管路：使用随附 2 m 塑料管与风管接头，确保连接密封。
• 电气：无内部熔断器，外部必须配置合适保护。
订购与文档信息
| 项目 | 内容 |
|---|---|
| 产品名称 | 西门子 QBM81-… 差压开关 |
| 产品样本 | CA1N1552Ezh（2021-09-01） |
| 附件 | FK-PZ3（随附）、FK-PZ1、FK-PZ2（可选） |
| 制造商 | 西门子瑞士有限公司 · 智能基础设施集团 |
| 产品标准 | EN 60730 |
